自动车床是制造业从“手动生产”向“自动化生产”转型的核心设备，其中数控自动车床凭借灵活性和高精度，更适应现代制造业多品种、快迭代的需求，是未来的主流发展方向。

​

自动车床的工作原理核心是通过预设程序或机械机构，将 “工件装夹 - 切削加工 - 成品卸料” 的全流程自动化，无需人工持续干预，最终实现大批量、高精度的零件加工。
一、核心前提：自动车床的 “自动化基础”
无论机械型还是数控型，自动车床的工作都围绕两个核心目标设计：
运动自动化：让 “工件旋转（主运动）” 和 “刀具移动（进给运动）” 按固定规律配合，替代人工手动操作；
流程连续性：将 “装料 - 加工 - 卸料” 串联成循环，减少工序间的人工等待，提升生产效率。
为实现这两个目标，两类自动车床分别依赖 “机械结构预设” 和 “计算机程序控制” 两种核心逻辑，具体原理差异如下：
二、传统机械自动车床的工作原理（凸轮控制）

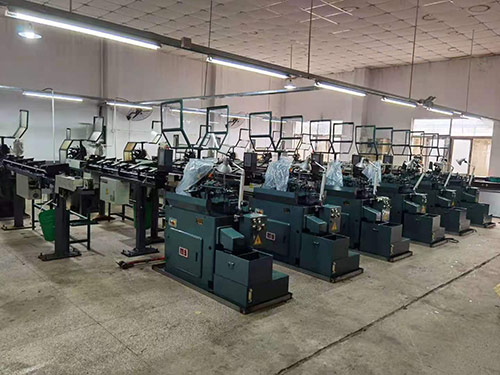

机械自动车床是早期主流机型，核心控制元件是凸轮（一种轮廓特殊的圆盘 / 圆柱），通过凸轮的旋转推动杠杆、滑块等机构，间接控制主轴、刀具、送料的动作。其原理本质是 “用机械轮廓的物理形状，预设所有加工动作的时间和行程”，适合大批量单一品种零件（如螺丝、销轴）。
1. 核心控制元件：凸轮组的作用
机械自动车床的 “大脑” 是凸轮组，通常由 3 类关键凸轮组成，分别对应不同加工环节：
主轴凸轮：控制主轴的 “启停、转速、正反转”（如加工外圆时主轴高速旋转，攻丝时主轴低速反转退刀）；
进给凸轮：控制刀具的 “进给方向、进给量、进给时机”（如车刀沿工件轴线移动车削外圆，钻头沿径向移动钻孔）；
送料 / 卸料凸轮：控制送料机构的 “送料长度”（如每次送料 10mm，对应零件的加工长度）和卸料机构的 “推出时机”（加工完成后推动成品脱离主轴）。
凸轮的轮廓设计直接决定加工精度：若凸轮某段轮廓凸起高度为 5mm，推动刀具移动的行程就是 5mm；凸轮旋转速度固定，凸起段的斜率决定刀具进给速度（斜率陡则进给快，斜率缓则进给慢）。
2. 完整工作流程（以加工 “圆柱销轴” 为例）
初始装料：人工将长金属棒料（如直径 8mm、长度 1m）从机床尾部送入 “送料管”，棒料前端穿过主轴内孔，被主轴前端的 “弹簧夹头” 夹紧；
凸轮启动：机床电机带动凸轮组匀速旋转（如转速 100r/min，对应每旋转 1 圈完成 1 个零件加工）；
送料定位：送料凸轮推动送料机构，将棒料向前推送固定长度（如 15mm，即销轴的成品长度），推送后弹簧夹头再次夹紧棒料，防止加工时移位；
切削加工（核心步骤）：
第一步：进给凸轮 1 推动 “外圆车刀” 沿轴向移动（进给速度 5mm/s），同时主轴凸轮带动主轴高速旋转（如 3000r/min），车刀将棒料外圆车削至目标直径（如 6mm）；
第二步：进给凸轮 2 推动 “端面车刀” 沿径向移动，将棒料前端车平，保证端面平整；
第三步：进给凸轮 3 推动 “切断刀” 沿径向切入，将加工好的 15mm 长销轴从棒料上切断；
卸料循环：切断完成后，卸料凸轮推动卸料顶针，将切断的销轴从弹簧夹头中顶出，落入成品接料盒；
重复循环：凸轮组继续旋转，送料机构再次推送棒料 15mm，进入下一个加工周期，直至整根棒料加工完毕，机床自动停机提示补料。
三、现代数控自动车床的工作原理（程序控制）
数控自动车床（CNC 自动车床）是当前主流机型，核心控制元件是数控系统（如发那科 FANUC、西门子 SINUMERIK），通过输入 “G 代码 / M 代码”（数控加工语言），直接控制电机（伺服电机 / 步进电机）驱动主轴和刀具，无需依赖凸轮。其原理本质是 “用计算机程序的数字指令，动态控制所有加工动作的参数（速度、位置、时机） ”，适合多品种、中小批量或复杂轮廓零件（如异形轴、带槽盘件）。
1. 核心控制元件：数控系统的 “指令解析逻辑”
数控系统是数控自动车床的 “大脑”，其工作核心是 “解析程序指令→转化为电机动作信号”，具体流程如下：
程序输入：操作人员通过机床显示屏，将提前编写好的加工程序（如 “G01 X50 Z-30 F100”，含义是 “刀具以 100mm/min 的速度，沿 X 轴（径向）移动到 50mm 位置、Z 轴（轴向）移动到 - 30mm 位置”）输入数控系统；
指令解析：系统将 G 代码（运动指令，控制刀具轨迹）、M 代码（辅助指令，控制冷却、换刀、主轴启停）、F 代码（进给速度）、S 代码（主轴转速）拆解为 “坐标位置、速度、动作时机” 等参数；
信号输出：系统根据解析后的参数，向 “主轴伺服电机”“进给伺服电机”“辅助电机（如冷却泵、换刀电机）” 发送电信号（如脉冲信号），控制电机的旋转角度和转速；
实时反馈：部分高精度机型配备 “光栅尺”（刀具位置传感器）和 “编码器”（主轴转速传感器），将刀具实际位置、主轴实际转速反馈给数控系统，系统对比 “指令值” 和 “实际值”，实时修正误差（即 “闭环控制”），保证加工精度。
2. 完整工作流程（以加工 “带孔异形轴” 为例）
程序与参数设置：
编写加工程序：包含 “车削外圆（G01）→钻中心孔（G81）→攻丝（G84）→切断（G01）” 等工序的指令；
刀具校准：通过 “对刀仪” 测量每把刀具的 “刀尖坐标”，输入系统（如车刀 X 向补偿 2.0mm，Z 向补偿 0.5mm），确保刀具位置精准；
设定工艺参数：主轴转速 S2500r/min（车外圆）、S800r/min（攻丝），进给速度 F80mm/min（车削）、F10mm/min（攻丝）。
自动装料：
长棒料（如不锈钢棒 φ10mm）放入 “伺服送料机”，送料机接收系统信号后，将棒料送入主轴内孔，主轴前端的 “三爪卡盘”（由液压 / 气动控制）自动夹紧棒料，送料机退回原位，等待下一次送料。
循环加工（核心步骤）：
步骤 1：车削外圆。系统控制 X/Z 轴伺服电机驱动 “外圆车刀” 移动，同时主轴按 S2500r/min 旋转，车刀从棒料前端开始，沿 Z 轴向后移动，将外圆车削至 φ8mm（长度 20mm），完成后刀具退回安全位置；
步骤 2：钻中心孔。系统控制 “刀塔旋转”，将 “钻头” 转到切削位置，X 轴电机驱动钻头靠近工件端面，Z 轴电机驱动钻头以 F50mm/min 的速度钻入工件，钻至深度 5mm 后，Z 轴电机反转退刀；
步骤 3：攻丝。刀塔切换至 “丝锥”，主轴转速降至 S800r/min，丝锥沿 Z 轴正向进给（攻丝），攻至深度 4mm 后，主轴反转，丝锥沿 Z 轴反向退刀，避免丝锥卡死；
步骤 4：切断。刀塔切换至 “切断刀”，X 轴电机驱动切断刀径向切入（靠近工件），Z 轴电机驱动切断刀沿 Z 轴移动，将加工好的异形轴（长度 20mm，带 φ3mm 内螺纹）从棒料上切断。
自动卸料与循环：
切断完成后，主轴卡盘松开，系统控制 “卸料机械手” 抓取成品，放入 “成品分拣盒”；同时送料机再次推送棒料至设定长度，卡盘重新夹紧，系统重复执行上述加工步骤，直至棒料用尽，机床发送 “缺料报警”，等待人工补料。
